コンバーティングマシンとは？種類・工程・選び方をわかりやすく解説

「コンバーティングマシンとは何か」「どんな種類があり、自社の加工にはどれが合うのか」と調べている生産技術担当者の方に向けて、本記事ではコンバーティング工程の全体像から機械選定のポイントまでを分かりやすく解説します。フィルム・紙・不織布・金属箔などの薄い基材を加工する製造現場で、最終製品の品質を大きく左右する「スリット・巻取」工程の重要性についても詳しく取り上げます。

コンバーティングマシンとは｜「塗る・貼る・切る・巻く」の加工装置の総称

コンバーティングマシンは、フィルムや紙といった薄い基材に付加価値を与えるための加工装置群の総称です。本章では「コンバーティングとは何か」という基本の定義と、製造業でなぜコンバーティング技術の需要が高まっているのか、その背景を整理します。

コンバーティングの定義と基本概念

コンバーティングとは、フィルム、紙、不織布、金属箔、ラミネート材などの薄い基材（ウェブ）に対し、「塗る・貼る・切る・巻く」といった加工を施して新たな価値を付与する技術の総称です。塗工、ラミネート、スリット、巻取といった個々の工程はそれぞれ独立した技術ですが、これらを組み合わせて最終製品を生み出す「集積技術」である点がコンバーティングの大きな特徴です。こうした集積技術を担う機械群を総称して「コンバーティングマシン」または「コンバーティング機械」と呼びます。

たとえば、フィルムに機能性コーティングを塗布し、別のフィルムと貼り合わせ、最終的に指定の幅に切断して巻き取る、といった一連の流れがコンバーティング工程です。一つの機械ではなく複数の工程と機械が連携することで、包装材、ディスプレイ用光学フィルム、電池用セパレータなど、現代の産業を支える多様な高機能製品が生まれています。

コンバーティングマシンが求められる製造業の背景

コンバーティング技術への需要は、近年の製造業を取り巻く環境変化と密接に結びついています。第一に、多品種少量生産へのシフト。消費者ニーズの多様化により、同じ素材からでも複数の仕様で小ロット生産する必要が高まり、段取り替えが容易で幅広い素材に対応できる機械の価値が高まっています。

第二に、人手不足による自動化需要。熟練オペレーターの確保が難しくなる中、タッチパネル操作やセンサー自動検出を備えた機械への置き換えが進んでいます。第三に、品質管理の高度化です。包装、電子機器、自動車、エネルギー（電池）、医療など幅広い分野で、ミリ単位以下の精度や安定した巻き品質が求められるようになり、機械の精度・安定性がそのまま製品競争力に直結する時代になっています。

コンバーティングマシンの種類と工程の全体像

コンバーティング工程は、上流の「塗る・貼る」から下流の「切る・巻く」まで複数の機械で構成されます。本章では4つの主要機械の役割を整理し、特に最終工程であるスリッター・巻取機がなぜ製品品質を大きく左右するのかを深掘りします。あわせて「コーティングとコンバーティングの違い」についても触れておきます。

工程別の主な機械（コーター・ラミネーター・スリッター・巻取機）

コンバーティング工程を構成する主な機械は、以下の4種類に整理できます。

なお、「コーティング」と「コンバーティング」は混同されやすい言葉ですが、両者には明確な違いがあります。コーティングは基材に塗布する「単独工程」そのものを指すのに対し、コンバーティングは塗布を含む「塗る・貼る・切る・巻く」の工程全体を組み合わせた集積技術を指します。つまりコーティングはコンバーティングの一工程という位置付けであり、コンバーティングのほうがより広い概念となります。

スリッター・巻取機が最終品質を左右する理由

コンバーティング工程のなかで、実は「塗る・貼る」よりも「切る・巻く」の方が難易度が高いという現場の声は少なくありません。塗布や貼り合わせが完璧に行われていても、スリット・巻取という最終工程で不良が発生すれば、それまでの加工はすべて台無しになるからです。

たとえばスリット工程では、テンション制御のわずかなズレや刃物条件の不適合が端面のバリやシワを生み、出荷できない製品を量産してしまう「精度崩壊」が起こります。巻取工程でも、巻き取りテンションが不均一だと巻き締まりによる品質劣化や、巻きズレによる端面の不揃いが発生します。

上流工程でどれだけ完璧に加工しても、最後のスリット・巻取が決まらなければ製品価値を損なう——この点を理解することが、機械選定やライン設計の第一歩になります。スリッターの基本的な仕組みや種類については、別コラム「スリッターの原理について」もあわせてご覧ください。

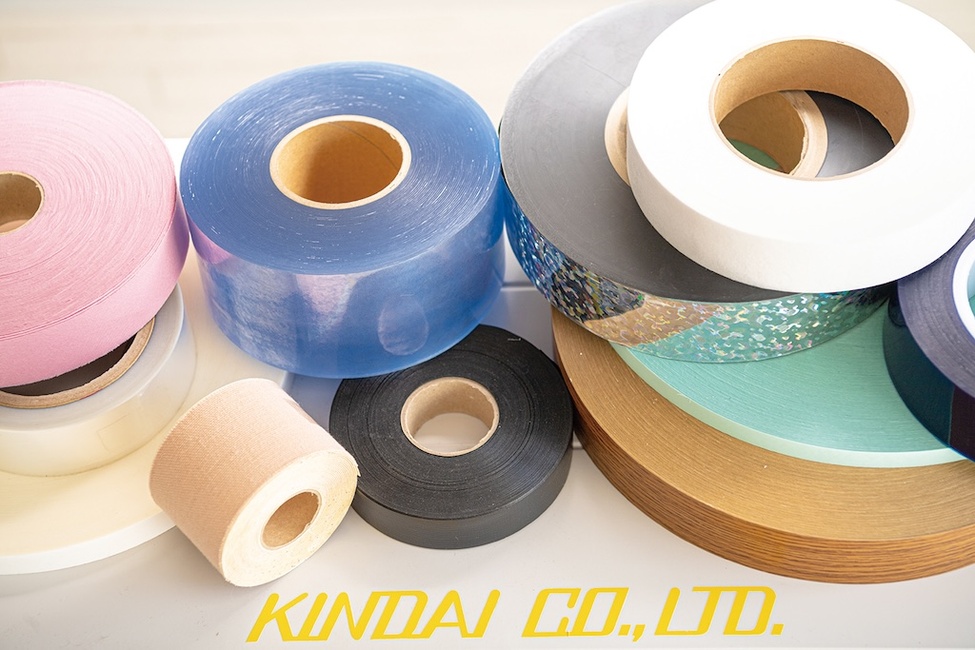

対応素材の幅（フィルム・紙・不織布・金属箔・テープ等）

コンバーティングマシンが扱う素材は非常に幅広く、業界を問わず活用されています。

素材ごとに適切な刃物選定、テンション設定、搬送速度が異なるため、導入検討時には自社が扱う素材と加工後の用途を整理することが重要です。フィルム業界で加工できる素材の具体例については別コラム「〖フィルム業界〗スリット加工できる素材一覧と事例まとめ」をご参照ください。

コンバーティング工程でよくある課題と解決の視点

本章では、コンバーティング工程で現場が直面しやすい課題を整理します。まず工程全体で起こりがちな「失敗パターン」を3つ提示し、その後に品質・操作性・保守の3つの視点から具体的な課題と解決の方向性を見ていきます。安全設計の視点もあわせて織り込みます。

コンバーティングでよくある3つの失敗パターン

現場で頻発するコンバーティング工程の失敗は、大きく3つのパターンに分けられます。

【パターン①】工程ごとに最適化して全体が崩壊する

塗布、ラミネート、スリット、巻取のそれぞれを別々に「単体最適化」すると、工程間の搬送条件やテンションの引き継ぎがちぐはぐになり、ライン全体の歩留まりが落ちます。個別の機械性能ではなく、工程全体の整合性で設計する視点が必要です。

【パターン②】上流は完璧なのにスリット工程で不良が出る

塗布や貼り合わせの精度がいくら高くても、最終工程のスリットで端面不良やシワが発生すれば出荷はできません。スリット・巻取の精度設計を軽視した結果、製品価値を最終段階で損なう典型的な失敗です。

【パターン③】ライン設計ミスで想定能力が出ない

運転速度、段取り替え頻度、素材の多様性といった現場条件を織り込まずに機械を選ぶと、カタログ上の能力が出ず生産計画が崩れます。自社の生産スタイルに合わせた機械選定と、将来の拡張性を見据えた設計が欠かせません。

品質・精度の課題と不良事例（現象→原因→工程）

品質トラブルは、「現象」「原因」「どの工程が影響しているか」を切り分けて考えると、対策の糸口が見えてきます。スリット・巻取工程で発生しやすい不良事例を整理します。

これらの不良は、機械の精度仕様（たとえば機械送り精度±0.1mm）、自動蛇行修正機能、刃物の自動研磨といった機能で大きく改善できます。刃物の選定は切断品質を決める重要な要素ですので、詳しくは別コラム「スリッター刃の原理や材質、種類を具体的にわかりやすく解説」をあわせてご覧ください。

操作性・属人化の課題と自動化による解決

コンバーティング工程の品質を熟練者の勘と経験に依存している現場は少なくありません。段取り替えやテンション調整が属人化していると、担当者が変わるたびに品質がばらつく「属人化による生産性低下」が発生します。

解決の方向性は、機械側で人の判断を吸収することです。タッチパネルでの幅・個数設定、センサーによる原反端・径の自動検出、加工条件に応じた自動変速といった機能を備えた機械を選ぶことで、新人や非熟練者でも安定した運転が可能になります。「誰でも扱える設計」は、人手不足が常態化する現代の製造現場において、機械選定の重要な判断軸となっています。

保守・ダウンタイムと安全設計の視点

機械の停止は、生産ライン全体に波及します。特に連続運転が前提のコンバーティング工程では、一台の停止が後工程すべてを止めるため、保守性と復旧速度が事業インパクトに直結します。

安全設計の視点も欠かせません。セーフティライトカーテン、電磁ロック付き安全カバー、非常停止回路といった安全装置は、作業者保護だけでなく、上場企業大手メーカーとの取引で求められる品質保証の前提になっています。機械選定時には、安全設計がどこまで作り込まれているかを必ず確認してください。

コンバーティングマシンの選び方｜導入前に確認すべきポイント

コンバーティングマシンの導入は、目先の機械価格だけで判断すると長期的には損をするケースが少なくありません。加工目的と素材特性に合った機械構成の考え方と、生産性・アフターサービスを含めたトータルコストでの評価という2つの観点から、導入前に必ず確認しておきたいポイントを整理します。

加工目的・素材特性に合った機械構成の考え方

機械選定の出発点は、最終製品の用途と素材特性から逆算することです。たとえば電子部品用のアルミ箔を高精度で加工するなら、シャーカット方式と高精度テンション制御の組み合わせが適切です。一方、粘着テープやラミネート材のように素材の性質が複雑な場合は、レザーカットやヒートカットなど素材に応じた切断方式を選ぶ必要があります。

切断方式の代表例として、シャーカット（上下の丸刃ですり合わせて切る方式）、レザーカット（カミソリ刃で押し切る方式）、ヒートカット（熱で溶かしながら切る方式）があります。それぞれに適する素材と、求められる切断面の品質が異なるため、自社の素材で加工テストを行える体制のあるメーカーを選ぶことも重要です。また、ロールtoロールで連続加工するのか、ロールtoシートで定寸カットするのかという基本方式の選択も、生産量と製品形態から決まります。

生産性・アフターサービスを含めた総合評価

機械の価格だけで比較すると、長期的には損をするケースが少なくありません。機械選定は以下のトータルコストで評価する視点が重要です。

• 生産性向上効果（速度、段取り替え時間の短縮、稼働率）
• 保守体制（メンテナンス対応速度、部品供給の継続性）
• オペレーター教育コスト（操作のしやすさ、属人化解消度）
• 改造・拡張への柔軟性（将来の仕様変更に対応できるか）

とくに重要なのがアフターサービスです。産業機械は10年、20年と稼働する資産であり、納品して終わりではなく、操作方法の相談や消耗品供給、リモートでの診断まで、こまめに対応してくれるメーカーを選ぶことが長期的な製造競争力につながります。

スリット・巻取工程におけるキンダイの技術と強み

本章では、コンバーティング工程の最終工程である「スリット・巻取」分野において、株式会社キンダイが提供する製品と技術を具体的に紹介します。1945年創業以来、約80年にわたって蓄積してきたキンダイの技術と、上場企業大手メーカーとの取引で磨かれた設計思想から生まれた、キンダイの5つの強みをご覧ください。

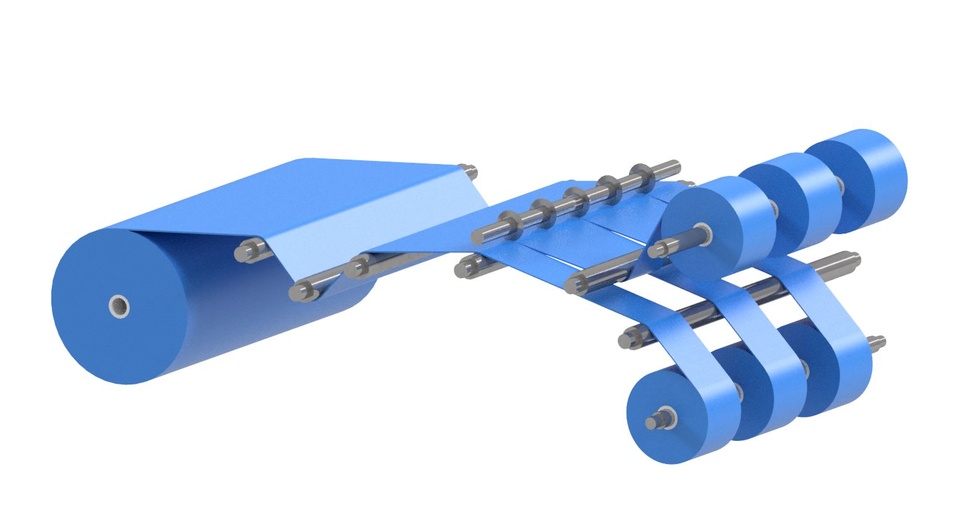

キンダイのスリッター・ロールスリッターの特徴と仕様

キンダイは、スリッター（ロールtoロール方式）、ロールスリッター（輪切り方式）、ヒートカット機、巻取機をはじめ、幅広いコンバーティング機械を自社開発・自社製造しています。代表機種の仕様を整理します。

キンダイの大きな強みは、標準機から別注機まで柔軟に対応できる点です。生産現場の課題をヒアリングし、作業性・操作性・生産性・品質まで踏まえて「ご要望以上」の製品を提案する姿勢を大切にしています。スリッターとロールスリッターの使い分けについては、別コラム「ロールスリッターとスリッターの違いと特長を解説」もあわせてご覧ください。

キンダイの巻取機と巻き取り品質を支える技術

巻取工程はコンバーティングの最終工程であり、製品の「巻き姿」という外観品質と、次工程に渡す際の使い勝手を決める重要な工程です。

キンダイの自動巻取機（KW-316EF等）は、テンション一定制御による安定した巻き品質、耳揃え調整の容易化、前面へのスイッチ集約による省力化を特徴としています。巻き取り速度は最大40m/min、対応原反幅は-1600mm、原反径φ300～400mmに対応しており、繊維、不織布、紙、各種シート、フィルム（PET・PVC等）など幅広い素材に対応可能です。

さらに、広幅化・大径化といった改造や、特殊素材向けの別注対応も得意としており、既存機の延命・更新や、新ライン立ち上げ時の仕様カスタマイズにも柔軟に応えられます。

誰でも扱える設計（タッチパネル・センサー・自動変速）

キンダイが一貫して重視しているのが、「新人の方や女性の方にも安心して使える機械」という設計思想です。熟練者の勘に頼らなくても安定した品質を出せる機械を目指して、以下のような機能を標準または選択で備えています。

• タッチパネルでの幅・個数設定（数値入力だけで段取り完了）
• 6段階の予約設定（スリット仕様を事前登録して呼び出し可能）
• 3段階自動変速（加工条件に応じて自動で速度切替）
• 原反端・径の自動検出（センサーによるズレ・直径の常時監視）
• 刃先自動研磨（刃物精度を自動維持）

こうした機能は、段取り替えの時間短縮と、オペレーター育成にかかる時間の削減に大きく貢献します。属人化の解消は、人手不足が常態化する現代の製造現場で、機械選定の最重要ポイントの一つです。

コンバーティングマシンにおけるIoT活用とキンダイの実装

コンバーティングマシンの分野でもIoT活用は進んでおり、特に多品種少量生産、24時間稼働が求められる現場では、「データの見える化」と「遠隔での稼働支援」が競争力を左右するようになっています。コンバーティングマシンでIoTが活用される主な目的は、以下の3つです。

• 加工データの見える化による品質トラブルの早期発見と改善サイクルの高速化
• 遠隔からの診断による、故障時の出張回数低減と修理時間短縮
• 停止トリガーの記録によるチョコ停（短時間の停止）の原因追究と根本改善

キンダイでは、次世代タッチパネルによるスリットデータの見える化、暗号化通信を用いたリモートメンテナンス、停止信号をトリガーとしたトラブル前後のカメラ自動録画機能など、これら3つの目的それぞれに対応する稼働支援技術を実装しています。詳しくは別コラム「IoTでリモートメンテナンス」および「トラブル前後のカメラ自動録画機能」もご参照ください。

コンバーティングマシン導入の流れ｜相談から稼働までの4ステップ

コンバーティングマシンを実際に導入する際は、要件整理からテスト加工、製造・納品、稼働後のサポートまでを段階的に進めていくのが基本です。本章ではキンダイの標準的な導入プロセスを4つのステップで整理します。各ステップでメーカー側がどのように関わるかを把握することで、導入前の不安を解消し、スムーズな立ち上げにつなげていただけます。

この一貫体制こそ、キンダイが1945年創業以来大切にしてきた「お客様との信頼関係」の土台です。導入前の段階からご相談いただくことで、将来の仕様変更や改造にも柔軟に対応できるライン設計が可能になります。

まとめ｜コンバーティング工程全体を見据えた機械選定を

本記事では、コンバーティングマシンの定義、4つの主要機械、現場で発生しやすい3つの失敗パターン、機械選定の判断軸、そしてキンダイが提供する製品と技術について解説してきました。ここまでの内容を踏まえて、機械選定で大切にしていただきたい視点をあらためて整理します。

コンバーティング工程は、個々の機械の性能だけで評価するものではなく、工程全体の整合性と最終品質への寄与で見ることが重要です。特にスリット・巻取という最終工程は、上流工程の成果を製品として完成させるか台無しにするかの分かれ目となります。コンバーテックなどの業界展示会でも最新動向が発信されているように、スリット・巻取工程の機械選定の重要性は年々高まっています。

そして最後に、キンダイがお客様と接するなかで何度も聞く言葉があります。「機械は10年、20年動く。だからこそ、その後のやりとりが重要なので、こまめに対応してくれるメーカーが一番いい」——この実感こそ、機械選定で最も大切にしてほしい視点です。

株式会社キンダイは、1945年創業以来、設計開発・製造・販売・アフターサービスまでの一貫体制で、長期的なお取引を大切にしています。コンバーティング工程の機械選定でお悩みの際は、ぜひお気軽にご相談ください。
