検反機とは？種類・選び方・価格まで徹底解説｜繊維・フィルム業界の品質保証

製造業の品質保証で最終関門となるのが検反工程です。検反機の選定は検査精度だけでなく、操作性・保守・安全設計・価格、さらにAI画像検査やIoT連携といった2026年の最新動向まで踏まえて判断する必要があります。本記事では、繊維・編物・不織布・フィルム・紙業界の品質管理／生産技術／設備購買担当者に向けて、検反機の基本から種類・検査方式、選定時に外せない5つのチェックポイント、最新トレンド、そして検反後の後工程まで含めた「失敗しないメーカー選び」の視点を、長年ロール材加工機を手がけてきた株式会社キンダイの知見を交えてわかりやすく整理します。

▼ 本記事でわかること

✔ 検反機の定義と、製造業の品質保証における役割

✔ 巻取り方式・検査方式・自動化レベルによる検反機の分類

✔ 検反機選定で必ず比較したい5つのチェックポイント（精度・操作性・保守・安全設計・価格）

✔ 2026年に押さえたいAI画像検査とIoT連携の最新動向

✔ 検反後の後工程（巻取・裁断・縫製）まで一貫対応する国内メーカーの選び方

検反機の基本と製造業における役割

検反機は、繊維・編物・不織布・フィルムといった反物やシート材の品質を保証する検査専用機械です。本章では検反機の定義と役割、検反工程が品質保証で重視される理由、そして対象となる主な素材と素材ごとの検査の難しさを整理します。

検反機の定義──反物・シート材を検査する専用機械

検反機とは、ロール状の反物やシート材を一定速度で送りながら、表面の欠点（キズ・色むら・織キズ・異物・結びコブ等）を見つけ出す専用機械です。英語ではfabric inspection machine（ファブリックインスペクションマシン）と呼ばれます。「検反」とはもともと反物を検査することを意味する繊維業界の用語で、長年使われてきた言葉が、現代では不織布・フィルム・機能紙・産業資材といったロール材全般に対象が広がり、品質検査の最終関門として重要な役割を担っています。

なぜ検反工程が品質保証に欠かせないのか

検反工程は、出荷前の最後の砦として欠点を見つけ出す品質保証の要です。なぜここまで重要視されるのか。それは、検反で失敗するとリスクが工程単体で完結せず、後工程全体に大きく波及するからです。

① 後工程で発覚：合格反として後工程に流れた後、巻取・裁断・縫製の途中で欠点が発見され、ライン全体が止まる

② 客先クレーム：エンドユーザーの現場で欠点が明らかになり、信頼を損なう

③ 巻き直し：欠点位置を特定するために反物を最初から巻き直す手間が発生する

④ 全数再検査：原因の切り分けのため、合格済みロットまで再検査する負担が発生する

検反ミスは検反工程単体で終わらず、後工程全部を巻き込んでしまうことが何より怖い点です。だからこそ、検反の精度と再現性を高めることが品質保証の前提となり、専用機械の導入が現場で選ばれてきました。

検反の対象となる主な素材と素材ごとの難しさ

検反機の対象素材は織物・編物・不織布・フィルム・紙・金属箔・ラミネートまで幅広く、素材ごとに検反の難しさは大きく異なります。

• 織物：織キズや色むらが出やすく、目視と機械検出の併用が必要
• 編物：伸縮性が強く、テンション制御と送り速度の安定が難しい
• 不織布：薄物の地合いムラ判定が職人技になりやすい
• フィルム：表面のキズと内部の異物の両方を見るため、透過光と照射光の併用が前提
• 金属箔：表面反射が強く、照射光の角度設計と光源選定が難しい

素材ごとに必要な検査方式・光源・搬送制御が異なるため、扱う素材の種類が増えるほど検反機の機種選定は複雑になります。自社で扱う素材を整理することが、検反機選びの最初のステップになります。

検反機の主な種類と検査方式

検反機は、巻取り方式・検査方式・自動化レベルの3軸で分類されます。本章では分類軸ごとに代表的なタイプを整理し、自社の対象素材・検査項目・生産量に応じて適切な機種を絞り込める前提知識を提供します。

巻取り方式による分類（前方巻・後方巻・振落し）

検反機は巻取り位置によって、前方巻型・後方巻型・振落し型の3種類に分かれます。前方巻型は広幅対応に強く作業員の移動が少ない、後方巻型は省スペース運用に向く、振落し型は巻取テンションを解消できるため染色後のリラックス工程と組み合わせやすい、という用途特性があります。自社の出荷形態（巻取り出荷か畳反出荷か）と設置スペースの両面から選定します。

検査方式による分類（透過光・照射光・ブラックライト）

検査方式は光の当て方で3つに分かれます。透過光は反物の下から光を当てる方式で、シワや密度ムラを見つけやすく、薄物の不織布やフィルムで多用されます。照射光は上から光を当て、表面のキズや汚れ、織キズの検出に適しています。ブラックライトは紫外線で染色不良や油染みを浮かび上がらせる方式で、染色工程後の検反に組み込まれます。現場では対象素材と欠点傾向に応じて2方式以上を組み合わせるのが一般的です。

自動化レベルによる分類（手動・半自動・全自動）

自動化レベルでも3段階に分けられます。手動検反機は判定をすべて検査員の目視に依存し、導入コストは数百万円程度。半自動検反機はテンション制御・耳揃え・送り速度の自動化や欠点マーキング記録機能で検査員の負荷を軽減でき、1000万〜2000万円規模が中心です。全自動検反機はAIカメラで欠点を自動検出し経験差を最小化できる反面、数千万円規模で学習データやチューニングも必要です。生産量と検査員の体制を踏まえて現実的なレベルを選びます。

検反機を選ぶときのチェックポイント

検反機の選定は検査精度だけで決まりません。本章では精度・操作性・保守・安全設計・価格の5軸で必ず比較したい現場視点のチェックポイントを整理し、カタログ仕様だけでは見落とされがちな長期運用の判断材料を提供します。

検査精度と検出能力──「速度」と「精度」のトレードオフ

検査精度を比較するときに見落とせないのが、その精度を出せる検査速度との関係です。一般的な検反機の搬送速度は8〜50m/minの範囲ですが、速度を上げるほど目視・AI問わず見逃し率は高まる傾向があります。

例えば8m/minでは0.5mmの異物まで検出できる仕様でも、30m/minに上げた途端に検出限界が1mm以上にずれるケースは現場でよく起きます。AIカメラ式でも、速度を上げると見逃しが増えるトレードオフは消えません。だからこそカタログ上の最大速度ではなく、自社の検査基準を満たせる「実用速度」で各メーカーを比較することが、後悔しない選定の出発点です。

操作性と省人化──新人や女性の方にも安心して使える設計

検反は長時間の立ち作業のため、操作部の集中化、原反のセット・取り出しの容易さ、椅子に座って検反できるレイアウトなど、属人化を防ぐ設計が重要です。タッチパネル設定・自動耳揃え・自動停止機能の標準装備は必ず比較したいポイントです。

ここで現場が長く悩んできたのが、人による検査の限界です。

• ベテラン検査員にしか見つけられない欠点がある
• 人によって良否判定の基準が微妙にずれる
• 1日の終盤になるほど疲労で精度が落ちる

こうした属人化と疲労の課題があるからこそ、誰が操作しても同じ品質を出せる設計が選定のカギになります。株式会社キンダイは創業以来「新人の方や女性の方にも安心して使える機械」を設計思想の柱に据え、自動運転・センサー検出・自動変速で属人化を防ぐ製品づくりを続けてきました。なお、人の検査の限界そのものを技術で乗り越えるアプローチとしては、4章で解説するAI画像検査が近年急速に注目されています。

保守・メンテナンス体制とアフターサービスの確認

検反機は10年以上稼働させる設備のため、トラブル時の対応速度と部品供給体制が長期トータルコストを大きく左右します。遠方メーカーや海外輸入機は技術者の到着まで数日〜1週間かかるケースもあり、その間ライン全体が止まれば、機械本体の価格差を一晩で上回るほどの損失になりかねません。

国内メーカーかつ遠隔診断対応であれば、現場停止リスクは大幅に低減できます。キンダイは制御装置やタッチパネルのトラブルシューティングを遠隔で実施できる体制を整え、「納品して終わりではなく、操作方法やメンテナンスまで正確かつ迅速にサポートする」方針を一貫して掲げています。

安全設計（安全カバー・インターロック等）の確認

検反機は人が至近距離で常時操作する設備のため、安全仕様の確認は必須です。安全カバー、緊急停止スイッチ、巻取部のインターロック、セーフティライトカーテン、電磁ロック付き安全カバーといった装備の有無を確認します。上場企業の大手メーカーとの取引では、こうした安全仕様への対応がメーカー選定の必須条件となっており、安全設計が標準仕様として組み込まれているかは長期取引の判断材料としても重要です。

価格相場と新品・中古の選び方

検反機の価格相場は、手動式で数百万円、半自動機で1000万〜2000万円、AI画像検査搭載の全自動機で数千万円規模が目安です。素材幅・自動化レベル・付帯機能で価格は大きく動くため、見積もりは複数メーカーから取るのが基本です。

ここで注意したいのが、初期費用を抑えたいときに検討される中古検反機の落とし穴です。

• 部品供給の終了：製造から年数が経った機種は補修部品が打ち切られ、故障時に修理不能となるリスクがある
• 改造ができない：制御装置やセンサーが旧式で、現代の要件（IoT連携・安全仕様の追加）に合わせた改造が技術的に困難な場合がある
• 精度保証が難しい：前オーナーの使用状況によって精度が劣化しており、新品時の仕様通りの性能は保証されない

価格表だけで比較すると、将来の改造・保守の場面で大きな代償を払うことになりかねません。初期費用とランニングコスト・更新サイクルを含めたトータルコスト視点で判断することが、長期的に最も合理的な選び方です。

検反機の最新トレンド──AI・IoTによる自動化

検反機の選定では、AIやIoTを活用した自動化の最新動向にも目を向ける必要があります。本章では2026年時点で実装が進んでいるAI画像検査とIoT連携の2大トピックに絞って整理します。

AI画像検査による属人化解消と検出精度の安定化

3.2で触れた「人による検査の限界（経験差・判定のばらつき・疲労による精度低下）」に対して、技術面から答えを出しつつあるのが、2026年に普及が加速しているAI画像検査です。良品と不良品を機械的に判別できるAIが実用段階に入り、検査員の経験差や疲労に左右されない検査が現実のものになってきました。

AI画像検査の最大のメリットは、品質のばらつきを最小化できる点にあります。ルールベース検査では判定できなかった未知の欠点も、AIなら学習を重ねることで検出可能になります。少ない学習データで運用できるノーコードAIや、欠点位置をヒートマップで可視化するシステムが2025〜2026年にかけて急速に普及し、フィルム・不織布業界向けの導入事例も増えてきました。AIと人による二重チェック体制で、検査品質の安定とスループット向上を両立する現場が広がっています。

IoT連携と遠隔監視によるダウンタイム削減

もう1つの大きなトレンドが、IoT連携による稼働支援です。検反機本体に通信機能を組み込み稼働データを遠隔で収集する仕組みが標準化しつつあり、停止理由・累積稼働時間・モーター負荷といったデータを蓄積することで、計画的に保全を実施できる予防保全が現実的になってきました。

さらに、メーカー側からのトラブルシューティングを遠隔で実施できる体制が整えば、現場で停止しても技術者の到着を待たずに復旧できるケースが増えていきます。検反機本体だけでなく、後工程まで含めたライン全体の稼働率向上にもつながる重要な動きです。具体的な仕組みは、株式会社キンダイのIoTでリモートメンテナンスで詳しく紹介されています。

検反後の後工程まで一貫対応する株式会社キンダイの取り組み

ここまで検反機の選定5軸と最新トレンドを解説してきましたが、最後にお伝えしたい現場の事実があります。それは「検反だけ速くても意味がない」ということです。検反工程を高速化しても、その後の巻取・裁断・縫製まで繋がっていかなければ、ライン全体の品質と納期は決まりません。本章では、検反後の後工程まで一貫対応できる国内メーカーの一例として、ロール材加工に長年特化してきた株式会社キンダイの取り組みを紹介します。

1945年創業の一貫体制と5つの強み

株式会社キンダイは1945年創業の自動機器メーカーで、ロール材加工に特化した80年の歴史を持ちます。検反後の後工程（折り畳み・巻取・定寸裁断・縫製）に対応する自動機器を、設計開発から製造・販売・アフターサービスまで自社で一貫提供しており、世界15か国以上の導入実績と40製品超の特許・実用新案を有します。

同社が掲げる5つの強みは、検反後の後工程ラインを長期的に支えるパートナー選びの判断材料となります。

① 高品質と高耐久性：厳密な社内基準と長年の技術ノウハウ

② ご要望以上の提案力：作業性・操作性・生産性・品質まで踏み込む

③ 柔軟な対応力：標準機から別注機まで幅広く対応

④ KINDAIブランドの信頼：1945年創業の歴史と世界15か国以上での導入実績

⑤ 迅速なアフターサービス：操作方法・メンテナンスまで正確に対応

詳しくはキンダイの5つの強みおよびキンダイの技術を参照されてください。

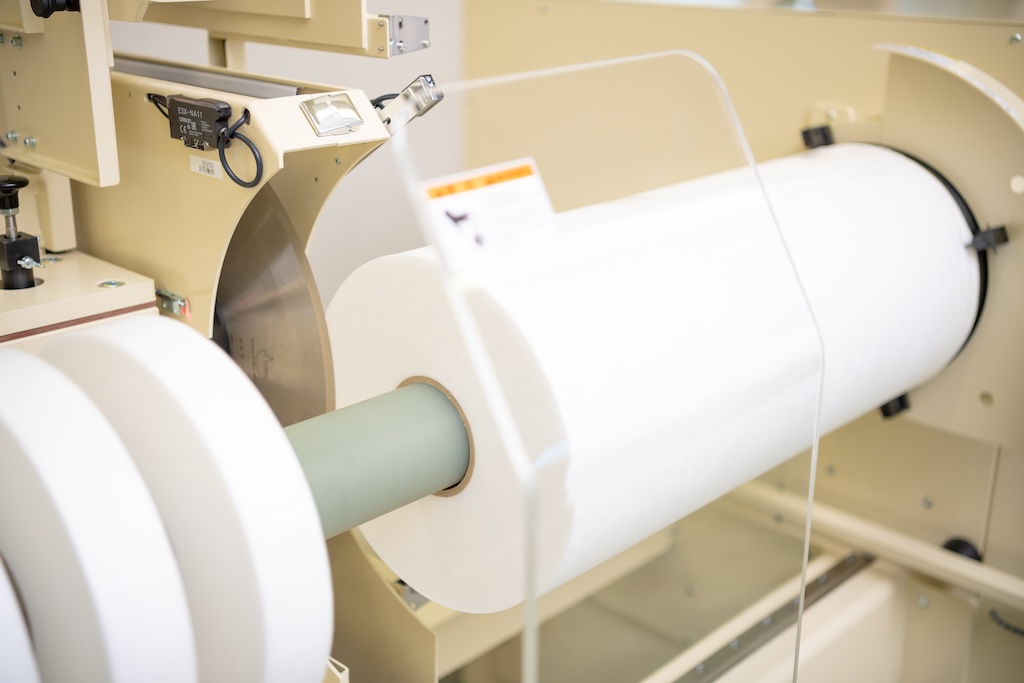

検反後の後工程に対応する主要製品ラインナップ

キンダイは、検反後の後工程を担う主要6製品を揃えています。

対応素材はフィルム・粘着テープ・不織布・紙・金属箔・ラミネートまで幅広く、検反後の素材形態に合わせて柔軟に組み合わせられます。ロールスリッターとスリッターの違いについてはロールスリッターとスリッターの違いと特長を解説もご参照ください。

IoTリモートメンテナンスとチョコ停の見える化による稼働支援

キンダイは検反後の後工程ラインの稼働を支える仕組みとして、2つのIoT機能を提供しています。1つは制御装置やタッチパネルのトラブルシューティングを遠隔で実施できるIoTリモートメンテナンスで、出張回数の削減と修理時間の短縮に直結します。

もう1つが、停止信号をトリガーにトラブル前後を自動録画する仕組みです。短時間停止（チョコ停）の原因が現場で見つけられず再発を繰り返してしまう課題に対して、停止前後の映像を残すことで原因究明と再発防止を支援します。詳しくはトラブル前後のカメラ自動録画機能をご参照ください。

こうしたIoT活用に加え、近年では検反工程のデータ（欠点傾向・ロット比較・歩留まり推移）と後工程の稼働データ（停止頻度・原因分布）を連携させ、ライン全体の改善ツールとして活用する動きが業界全体で広がっています。クラウド型のデータ統合プラットフォームの普及により、IoTが「便利な見える化」から「予防保全と改善のための分析基盤」へと役割を広げており、検反〜後工程の一貫対応を前提とした設計が、これからの競争力の差となっていきます。

導入の流れ──ヒアリング→テスト加工→仕様確定→納品

キンダイの後工程ライン導入は、次の4ステップで進みます。

特にテスト加工は、実際にショールームの常設機で自社の素材を試せるため、カタログだけでは判断できない実機の動きや素材適合性をその場で確認できる重要なステップです。詳しくはお取引の流れをご参照ください。

まとめ｜検反機の選定は5軸＋後工程まで含めたメーカー選びがカギ

検反機の選定では、検査精度・操作性・保守・安全設計・価格の5軸で総合的に判断し、AI画像検査やIoT連携といった2026年の最新動向まで視野に入れることが重要です。さらに忘れてはならないのが、「検反だけ速くても意味がない」という現場の事実です。検反後の巻取・裁断・縫製まで一貫して品質と納期が決まるからこそ、ライン全体で対応できるメーカー選びが選定成功のカギになります。
